设备及运行状况：

      设备名称：一次风机（见图1）

      旋转轴转速：1200-1500r/min

      介质：油（油位>轴下30mm）

  油温：60 ℃

      现用密封：非接触梳齿密封加毛毡（见图2）

      解决方案：在现有梳齿密封和毛毡不拆除的情况下用密封外侧

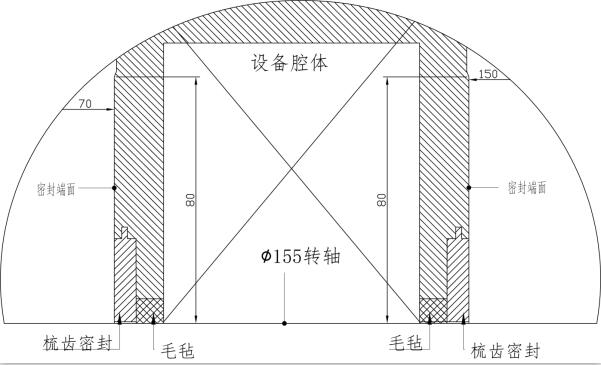

      加装DSF-E型剖分式开口迷宫密封（见图3）                                                                                           改造目标：零泄漏                                 图1：设备端面图

图2：现用密封

密封解决方案：

        在现用迷宫密封外侧加装DSF剖分式开口油封（见图3），阻止从迷宫密封齿间外泄的油泄漏至设备外部环境中，实现完全密封，确保“零泄漏”。

        DSF剖分式开口油封包括：DSF-MA型/155*170*14剖分式密封环和DSF剖分式支承环/170*312*20，装配图见图3。将装有定位块的DSF剖分式支撑环置于设备端面后，用6颗磁力螺栓将装配好的DSF-MA型剖分式支撑环固定于密封端面形成再造密封腔体。将粘接挂簧好的DSF-MA型开口油封推入再造密封腔体中，实现完全密封。

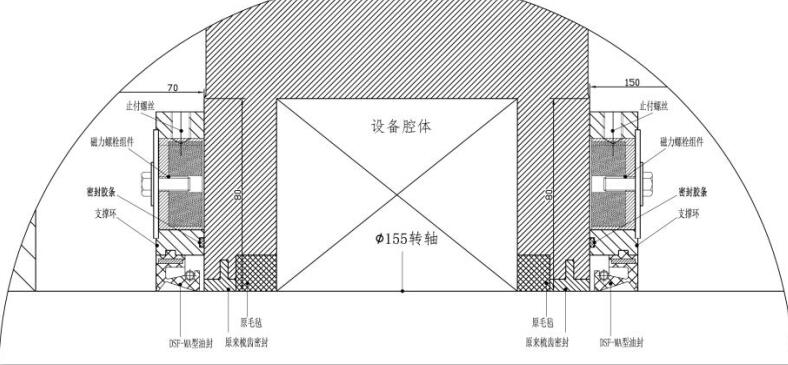

图3：阳逻电厂一次风机-DSF-E型技术改造解决方案示意图

       产品部件组成及功能如下所示，其中：

       DSF-MA型开口油封：

       DSF-MA型开口油封为剖分式结构，用于替代原装骨架油封（外装）实施在线安装和更换，并不用拆解设备部件和改变设备结构，其关键尺寸及公差均沿用骨架油封国家标准，不同的是其背部外圆周上设有定位台阶，用于安装定位和方便在线拆卸；其弹簧槽沿轴向凸出于肩部前端，以方便在线安装时挂装弹簧。

       1.1剖分式结构设计，方便在线安装和更换，既可用于替代标准骨架油封，也可用于在线改造。

       1.2导向插销与金属骨架剖分式一体结构设计，既保证了油封的径向支承力，又能保证在线安装时精          准粘接剖分端面，确保开口不漏。

       1.3沿用传统骨架油封的弹簧补偿方式，保证了油封的长效密封性能。

       1.4弹簧槽外延设计，方便在线挂装弹簧，特别是在轴向空间狭小时，此设计的优势极为明显。

       1.5可应用于较大轴径实施在线安装。

       1.6特点在于其背部外圆周上的定位台阶设计，使在线安装和拆卸简单易行！

       DSF-E型剖分式支撑环：

       DSF-E型剖分式支撑环相当于在迷宫密封外再造密封腔体，其内径与DSF-A型开口油封过盈配合，剖分处两端采用螺栓联接，安装时须在剖分处涂抹密封胶，在支撑环背面与设备端盖接触部位设置一道静密封——密封胶条。

      磁力螺栓：

      磁力螺栓为我公司专门研制的紧固件，用于在设备端面无可借用的螺栓孔时，将DSF-A型支撑环固定于设备端面上，形成再造密封腔。

在线拆装及注意事项：

      在线安装程序：

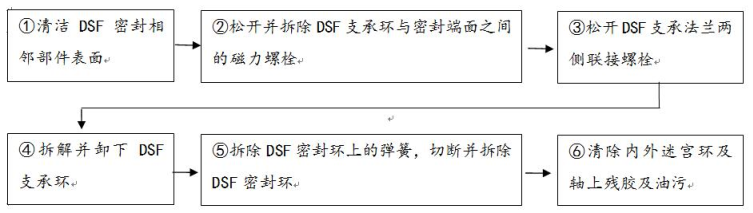

   在线拆卸注意事项：

            ①拆卸时，注意不要损坏DSF支承环，妥善保管磁力螺栓，以保证能长期反复使用

          ②拆卸时，注意不要碰伤内外迷宫环和轴表面

          ③清洁与DSF密封相邻部件，为再次更换密封创造清洁的环境

本方案的优势分析：

       安装方便：

       ①结构简单，极易装配

       ②设计，能确保剖分处粘接

       ③在线安装，不须拆解设备上的任何部件

       拆卸方便 :

       ①仅须松掉DSF支承环与密封端面之间的磁力螺栓和DSF支承法兰两半之间的联接螺栓即可卸掉DSF支承法兰

       ②仅须切断DSF密封环即可拆除

       开口不漏：

      ①设计，能确保完整粘接，保证不漏

      ②采用高耐磨橡胶加工，确保有效密封周期达到12个月

       省工省钱：

      ①在线安装，省工省钱

      ②标准设计，成本可控
